GB/ASTM/ASME/EN Κουτί συλλογής νερού, δεξαμενή, σωλήνας, βαρέλι

                                                                              GB/ASTM/ASME/EN Κουτί συλλογής νερού, δεξαμενή, σωλήνας, βαρέλι

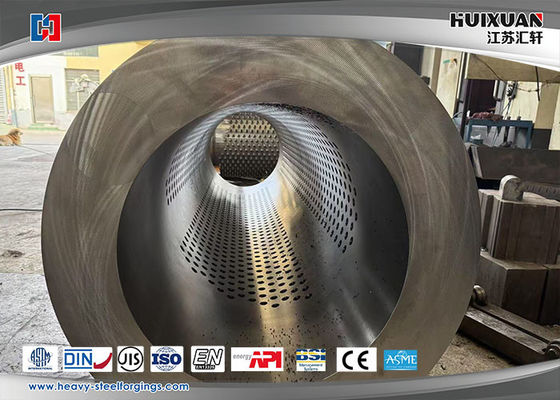

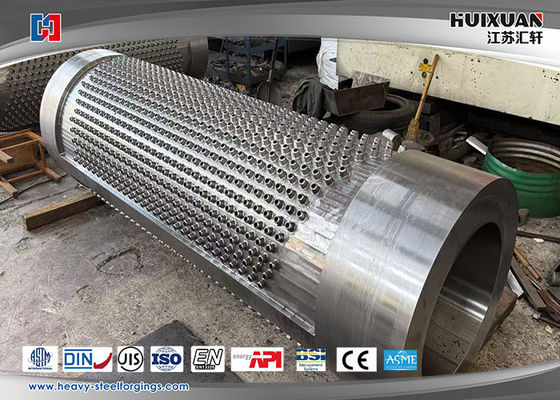

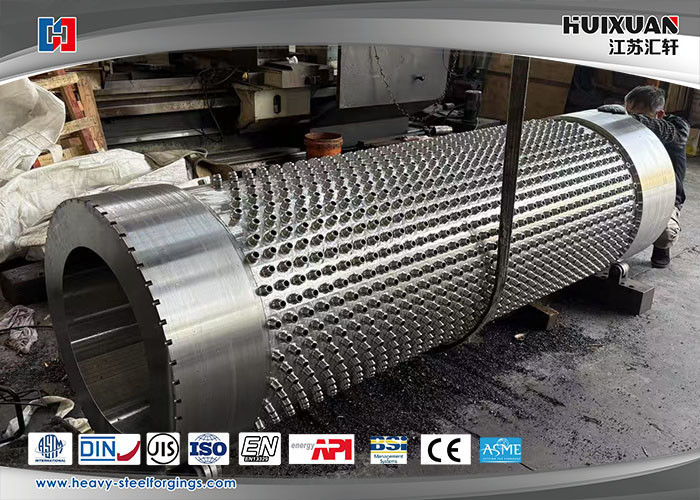

Ονομασία προϊόντος: δεξαμενή συλλογής
Υλικό: WB36
Παράδειγμα σεναρίων εφαρμογής

α. Σύστημα ατμού
Σκοπός: Συλλογή του συμπυκνωμένου νερού μετά τη χρήση του ατμού, απόρριψη του μέσω ατμοπαγίδας και ανακύκλωση.
Στόχος του σχεδιασμού: Ανθεκτικότητα σε υψηλές θερμοκρασίες (πάνω από 200°C), αντι-αριθμητική διάβρωση με οξυγόνο (με την εγκατάσταση υδροφοβικού ψυκτικού).

β.Σύστημα συμπιεσμένου αέρα
Χρήση: Για τον διαχωρισμό της υγρασίας και των λεκέδων πετρελαίου από τον συμπιεσμένο αέρα και την προστασία των εγκαταστάσεων που βρίσκονται κάτω από την πύλη.
Στόχος του σχεδιασμού: Ενσωματωμένος διαχωριστής αερίου-ρευστότητας, το υλικό πρέπει να είναι ανθεκτικό στο λάδι (όπως ανοξείδωτο χάλυβα ή καλυμμένο χάλυβα άνθρακα).

1Ο ορισμός και το πρότυπο του ατσάλινου σωλήνα WB36
Αντίστοιχο εθνικό πρότυπο: GB/T 5310-2017 "Αδιάβροχοι σωλήνες χάλυβα για λέβητες υψηλής πίεσης" (η παλιά έκδοση ήταν GB5310), με βαθμό 20G.ορισμένες επιχειρήσεις είναι συνηθισμένες να το αποκαλούν WB36 (που μπορεί να σχετίζεται με τα γερμανικά πρότυπα ή τις πρακτικές της βιομηχανίας).
Διεθνή πρότυπα: Παρόμοια υλικά αντιστοιχούν στις προδιαγραφές ASTM A106 Gr.B, EN 10216-2 P24 κλπ.
Χρησιμοποιείται κυρίως για στοιχεία υψηλής θερμοκρασίας και υψηλής πίεσης που φέρουν πίεση, όπως υπερθέρμανση, επαναθέρμανση και εξοικονόμηση σε λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας.

2Χημική σύνθεση και μηχανικές ιδιότητες
Απαιτήσεις του έργου
Χημική σύνθεση του C (άνθρακα): 0,17% ~ 0,23%, του Si (πυριτίου) 0,35% ή λιγότερο, του Mn (Mn): 0,35% ~ 0,65%
Η περιεκτικότητα σε στοιχεία κράματος όπως Cr (χρώμιο) και Mo (μολυβδένιο) είναι εξαιρετικά χαμηλή (καθαρός χάλυβας χαμηλών εκπομπών άνθρακα)
Δυνατότητα τέντωσης ≥410 MPa
Δυνατότητα ισχύος ≥ 245 MPa
Επεκτάσεις ≥21% (χωρίς ρωγμές μετά από δοκιμή κάμψης σε κρύο)
"WB36" είναι κλάση αδιάβρωστων σωλήνων από χάλυβα που χρησιμοποιούνται σε λέβητες υψηλής πίεσης,χρησιμοποιείται κυρίως στη βιομηχανία ηλεκτρικής ενέργειας (όπως τα εξαρτήματα υψηλής θερμοκρασίας και υψηλής πίεσης, όπως οι υπερθερμαντές και οι επαναθεραπευτές σε λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας).

3Σενάρια εφαρμογής και πλεονεκτήματα
Περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης
Θερμοκρασία λειτουργίας: 450°C έως 550°C (η απόδοση σέρνειας πρέπει να λαμβάνεται υπόψη για μακροχρόνια χρήση).
Εργασιακή πίεση: ≤ 10 MPa (ανάλογα με τον σχεδιασμό του λέβητα).
Εφαρμόσιμα μέσα: ατμός, υπερθερματισμένο ατμό.
(2) Υλικά πλεονεκτήματα
Χαμηλό κόστος: Σε σύγκριση με σωλήνες από κράμα χάλυβα (όπως 15CrMo, 12Cr1MoV), το WB36 είναι φθηνότερο.
Καλές επιδόσεις επεξεργασίας: Εύκολη συγκόλληση και ψυχρή κάμψη σε σχήμα.
Αντίσταση στην οξείδωση: Το οξείδιο της επιφάνειας παραμένει σταθερό σε ατμό υψηλής θερμοκρασίας.

4- Σχεδιασμός και κατασκευή
(1) Διαδικασία συγκόλλησης
Μέθοδος συγκόλλησης: πρέπει να χρησιμοποιείται συγκόλληση με τόξο αργονίου (TIG) ή συγκόλληση με τόξο ηλεκτροδίων (SMAW).
Επιλογή υλικού συγκόλλησης: Συνιστάται να χρησιμοποιούνται ηλεκτρόδια χαμηλού κράματος που ταιριάζουν με το βασικό υλικό (όπως το J507).
Μη καταστροφικές δοκιμές: Οι συγκόλλησεις πρέπει να υποβληθούν σε RT (ακτινογραφική δοκιμή) ή UT (υπερηχητική δοκιμή).
(2) Θερμική επεξεργασία
Ομαλοποίηση + θέρμανση: Εξάλειψη της υπολειμματικής έντασης συγκόλλησης και ενίσχυση της αντοχής του υλικού.
Επεξεργασία με διάλυμα (εάν απαιτείται): για παραμορφωμένα μέρη που έχουν υποστεί ψυχρή επεξεργασία.
(3) Κορώση και φθορά
Μέση διάβρωση: Σε περιβάλλοντα ατμών που περιέχουν θείο, πρέπει να δίνεται προσοχή στην διάβρωση διά διά διάβρωσης με σφαιρίδιο (SSCC) και να γίνεται επεξεργασία επιφάνειας, εάν είναι απαραίτητο.
Χρήση λόγω διάβρωσης: Σε περιοχές με υψηλή ροή (όπως οι αγκώνες), πρέπει να αυξάνεται το πάχος του τοίχου ή να εφαρμόζονται ανθεκτικές στην φθορά επικάλυψεις.

5. Σύγκριση με άλλα υλικά

Υλικό WB36 (20G), 15CrMo, 12Cr1MoV
Εφαρμόσιμη θερμοκρασία: ≤ 550°C, ≤ 550°C, ≤ 580°C
Η δύναμη είναι μέση έως υψηλή και ακόμη υψηλότερη.
Το κόστος είναι χαμηλό έως μέσο υψηλό
Εξαιρετικές αντιοξειδωτικές ιδιότητες

9Συνοπτική
Το WB36 (20G) είναι ένα οικονομικά αποδοτικό υλικό σωλήνα λέβητα υψηλής πίεσης, κατάλληλο για τα υποκείμενα πίεσης των συμβατικών λέβητων σταθμών παραγωγής ηλεκτρικής ενέργειας.θα πρέπει να δοθεί ιδιαίτερη προσοχή στη διαδικασία συγκόλλησηςΣε συστήματα υψηλής θερμοκρασίας και υψηλής πίεσης, η θερμική επεξεργασία και οι μακροχρόνιες επιδόσεις σε υψηλές θερμοκρασίες.συνιστάται να συνδυάζεται ανάλυση πεπερασμένων στοιχείων (FEA) για τη βελτιστοποίηση του δομικού σχεδιασμού και τη διασφάλιση ασφαλούς και αξιόπιστης λειτουργίας.
