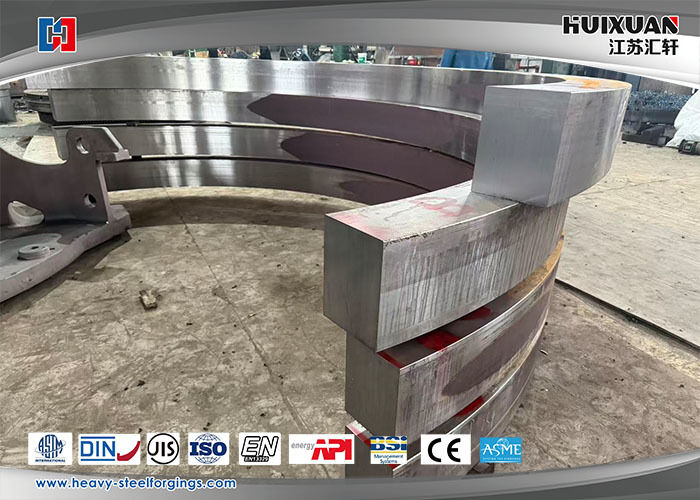

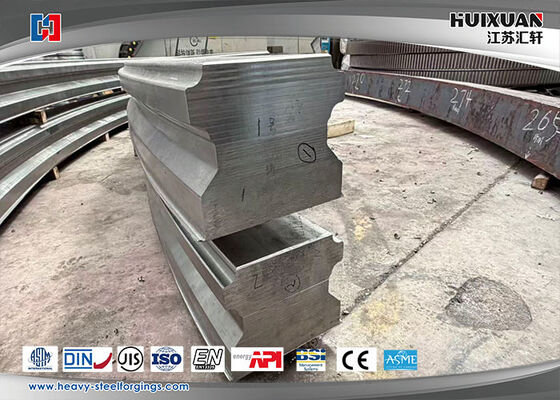

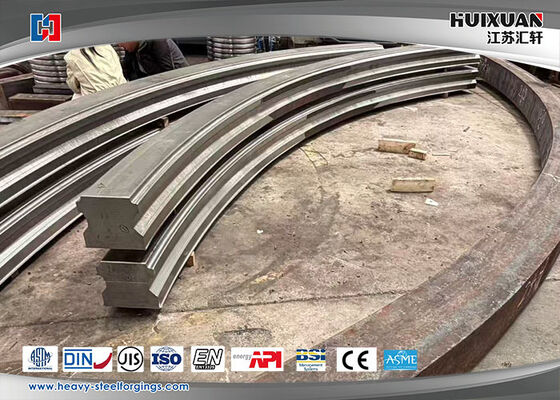

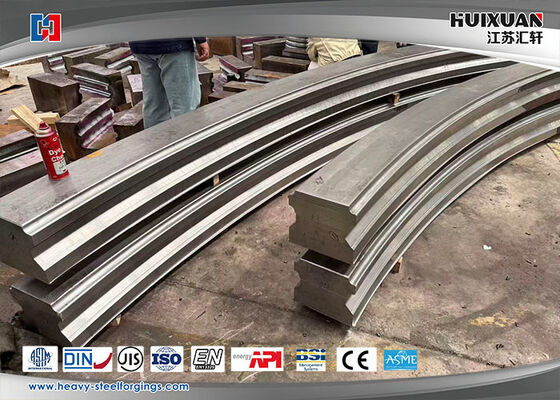

Όνομα προϊόντος: Industrial Precision Spliced Gear Ring / Spliced Ring Gear
Βασική Εισαγωγή
Ο ματισμένος δακτύλιος γραναζιών μας είναι ένα προσαρμοσμένο εξάρτημα μετάδοσης μεγάλης διαμέτρου που έχει σχεδιαστεί για να επιλύει τους περιορισμούς των ενσωματωμένων δακτυλίων γραναζιών, όπως η δύσκολη ενσωματωμένη χύτευση, η άβολη μεταφορά σε μεγάλες αποστάσεις, η υψηλή δυσκολία εγκατάστασης και το υψηλό κόστος καλουπιού. Υιοθετώντας την επαγγελματική τεχνολογία τμηματοποιημένης συναρμολόγησης, πραγματοποιεί συναρμολόγηση υψηλής ακρίβειας διαχωρισμένων κατασκευών, ξεπερνώντας αποτελεσματικά τους περιορισμούς μεγέθους των παραδοσιακών ενσωματωμένων δακτυλίων γραναζιών και είναι το προτιμώμενο βασικό εξάρτημα για μεγάλο περιστροφικό εξοπλισμό αυτοματισμού, βαριά μηχανήματα και συστήματα μετάδοσης ακριβείας.
Όλα τα προϊόντα υιοθετούν αυστηρή επιλογή υλικού και διαδικασία κατεργασίας ακριβείας, με ομοιόμορφο προφίλ δοντιών, σταθερή μετάδοση μηδενικής οπισθοδρόμησης, χαμηλό θόρυβο λειτουργίας και ισχυρή φέρουσα ικανότητα. Η διεπαφή ματίσματος είναι επακριβώς βαθμονομημένη για να διασφαλίζει τη συνολική στρογγυλότητα και ακρίβεια συναρμολόγησης, χωρίς εμπλοκή κατά τη μακροχρόνια λειτουργία, σταθερή τοποθέτηση και εξαιρετική αντοχή.
Βασικά πλεονεκτήματα προϊόντος
✅Σπάστε περιορισμοί μεγέθους: Υποστήριξη προσαρμογής εξαιρετικά μεγάλης διαμέτρου, χωρίς περιορισμό της ενσωματωμένης σφυρηλάτησης και χύτευσης, λύνει τέλεια το πρόβλημα ότι οι εξαιρετικά μεγάλοι δακτύλιοι γραναζιών δεν μπορούν να μεταφερθούν και να εγκατασταθούν ενιαία.
✅Υψηλή Ακρίβεια & Μηδενική Αντίδραση: Επεξεργασία δοντιών ακριβείας και βαθμονόμηση ματίσματος χωρίς ραφή, πολλαπλή επαφή με την επιφάνεια των δοντιών κατά τη λειτουργία, εξαλείφει το κενό μετάδοσης, εξασφαλίζει ακριβή τοποθέτηση και επαναλαμβανόμενη ακρίβεια λειτουργίας.
✅Σταθερό & Ανθεκτικό: Υλικό από κράμα χάλυβα υψηλής αντοχής, συνολική θερμική επεξεργασία, υψηλή σκληρότητα, αντοχή στη φθορά και αντοχή στην κρούση, μειώνουν αποτελεσματικά το κόστος συντήρησης αργότερα και παρατείνουν τη διάρκεια ζωής.
✅Οικονομικά & Ευέλικτο: Η τμηματοποιημένη παραγωγή μειώνει το κόστος παραγωγής και μεταφοράς σε σύγκριση με ενσωματωμένους μεγάλους δακτυλίους γραναζιών. υποστήριξη μη τυπικής προσαρμογής μεγέθους, συντελεστή και σκληρότητα για την κάλυψη διαφορετικών αναγκών εξοπλισμού.
✅Εύκολη Εγκατάσταση & Συντήρηση: Διαχωρισμένη δομή, ελαφρύ ενιαίο κομμάτι, βολική επιτόπια συναρμολόγηση, αποσυναρμολόγηση και αντικατάσταση, εξοικονομώντας σημαντικά χρόνο κατασκευής και συντήρησης.
Σενάρια εφαρμογής
Χρησιμοποιείται ευρέως σε εξοπλισμό αυτοματισμού ημιαγωγών, μηχανήματα αεροδιαστημικής ακριβείας, ιατρικό φαρμακευτικό εξοπλισμό, γραμμές παραγωγής νέων ενεργειακών μπαταριών λιθίου, βαριά μηχανήματα μηχανικής, περιστροφικό εξοπλισμό επεξεργασίας, έξυπνη μετάδοση logistics και άλλους βιομηχανικούς τομείς υψηλής ακρίβειας και βαρέως φορτίου.
Εργοστασιακή αντοχή και εξυπηρέτηση
Είμαστε επαγγελματίας κατασκευαστής που επικεντρωνόμαστε στα εξαρτήματα μετάδοσης ακριβείας, με πλήρη εξοπλισμό παραγωγής και ώριμη τεχνολογία διαδικασίας ματίσματος. Παρέχουμε υπηρεσίες μίας στάσης, συμπεριλαμβανομένου του σχεδιασμού σχεδίων, της προσαρμογής δειγμάτων, της παραγωγής παρτίδων και της παγκόσμιας υποστήριξης μετά την πώληση. Όλα τα προϊόντα συμμορφώνονται με τα διεθνή βιομηχανικά πρότυπα, υποστηρίζουν δοκιμές τρίτων και παρέχουν αξιόπιστες προσαρμοσμένες λύσεις OEM/ODM για παγκόσμιους βιομηχανικούς πελάτες.
Αναφορά προϊόντων:
| Υλικό |
4340,20CrMnMo,34CrNiMo7-6,18CrNiMo7-6 |
| Εξοπλισμός σφυρηλάτησης |
Κυλιόμενη μηχανή δαχτυλιδιού αριθμητικού ελέγχου 5000mm |
| Εφαρμογή |
Συντεταγμένες δακτυλίου γραναζιών μετάδοσης μηχανημάτων μηχανικής, δακτυλιοειδούς και εξωτερικού δακτυλίου γραναζιών για τη μεταφορά του κύριου μηχανικού
|
| Διαδικασία τήξης |
EF+LF+VD |
| Διαδικασία παραγωγής |
Σφυρηλάτηση + θερμική επεξεργασία + σκληρή μηχανική κατεργασία + QT + hobbing + λείανση εργαλείων + κατεργασία φινιρίσματος
|
| Αναλογία σφυρηλάτησης |
≥3,5
|
| Ισχύον πρότυπο |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Εκτελεστικό πρότυπο |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Αρχή πιστοποίησης |
ISO, BV, SGS, IST, UL, CTI |
| Όροι παράδοσης |
Ακατέργαστη μηχανική κατεργασία (N+T), τελική κατεργασία (Q+T), σβέση με νίτρωση
|
|
Εξοπλισμός δοκιμής
|
Φασματογράφος, συσκευή UT, μηχανή δοκιμής εφελκυσμού και συμπαγούς, μεταλλοσκόπιο, εξωτερικό μικρόμετρο, δείκτης επιλογέα οπής, μηχανή μέτρησης τριγραμμικών συντεταγμένων, μηχανή δοκιμής σκληρότητας
|
| Υπηρεσία |
Η υπηρεσία μας περιελάμβανε σφυρηλάτηση, διαδικασία, θερμική επεξεργασία, κατεργασία φινιρίσματος, συσκευασία, τοπική επιμελητεία, εκκαθάριση πελατών και θαλάσσια μεταφορά. Θεωρήσαμε τις απαιτήσεις του πελάτη ως κύριο πράγμα και δίνουμε προσοχή στην ποιότητα των προϊόντων. |
Προσαρμοσμένες ιδιότητες
| Υλικά στοιχεία |
ντο |
Σι |
Mn |
Π |
μικρό |
Cr |
Ni |
Μο |
Άλλοι |
| 20CrMnMo |
0,17-0,23 |
0,17-0,37 |
0,90-1,20 |
0,035 |
0,035 |
1,10-1,40 |
0,30 |
0,20-0,30 |
0,17-0,23 |
| 34CrNiMo6 |
0,30-0,38 |
≤0,040 |
0,50-0,80 |
≤0,035 |
≤0,035 |
1.30-1.70 |
1.30-1.70 |
0,15-0,30 |
|
| 18CrNiMo7-6 |
0,15-0,21 |
0,17-0,35 |
0,50-0,90 |
≤0,025 |
≤0,025 |
1,50-1,80 |
1,40-1,70 |
0,25-0,35 |
|
| 4340 |
0,38-0,43 |
0,15-0,35 |
0,60-0,80 |
≤0,035 |
≤0,040 |
0,70-0,90 |
1.65-2.00 |
0,20-0,30 |
- |
|
Μηχανική ιδιότητα
|
Διάμετρος (χιλ.)
|
TS/Rm(Mpa)
|
YS/Rp0,2 (Mpa)
|
EL/A5(%)
|
RA/Z(%)
|
Τύπος εγκοπής
|
Ενέργεια κρούσης
|
HBW
|
| 20CrMnMo |
Ø15 |
≥1180 |
≥885 |
≥10 |
≥45 |
V |
≥55 |
≤217HBS |
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥13 |
≥55 |
V |
-40℃≥20 |
≤269HBS |
| 18CrNiMo7-6 |
Ø15 |
≥980 |
≥785 |
≥9 |
≥40 |
V |
≥47 |
≤269HBS |
| 4340 |
Ø15 |
≥980 |
≥835 |
≥12 |
≥55 |
V |
≥78 |
≤179HBS |
Διαδικασία διαδικασίας:
Έλεγχος ποιότητας ροής διαδικασίας σφυρηλάτησης:
- Χάλυβας πρώτων υλών στην αποθήκη (δοκιμάστε το χημικό περιεχόμενο)
- Κοπή→ Θέρμανση (δοκιμή θερμοκρασίας κλιβάνου)
- Θερμική επεξεργασία μετά τη σφυρηλάτηση (δοκιμή θερμοκρασίας κλιβάνου) Εκκενώστε τον κλίβανο (κενή επιθεώρηση)
- Μηχανική → Επιθεώρηση (UT, MT, Visal διάμετρος, σκληρότητα)
- QT→ Επιθεώρηση (UT, μηχανικές ιδιότητες, σκληρότητα, μέγεθος κόκκου)
- Τελική κατεργασία→ Επιθεώρηση (διάσταση)
- Συσκευασία και σήμανση (σφραγίδα χάλυβα, σήμα)→ Αποθήκευση αποστολής
Εμπορική ρήτρα
| Μέγιστο βάρος |
30Τ |
| MOQ |
1 ΤΕΜ |
| Χρόνος παράδοσης |
30-50 Ημέρες |
| Πακέτο |
Θήκη από κόντρα πλακέ, ξύλινη παλέτα, σκελετό από χάλυβα |
| Όρος παράδοσης |
FOB;CIF;CFR；DDU； |
| Προθεσμία πληρωμής |
Τ/Τ, LC |
| Είδος αποστολής |
Με τον ωκεανό, τον αέρα
|
Πλεονέκτημα
- Ανοχή διαστάσεων υψηλής ακρίβειας.
- Εξαιρετικές μηχανικές ιδιότητες.
- Παραγωγή διαφορετικής διάστασης με βάση τις απαιτήσεις του πελάτη.
- Προηγμένος εξοπλισμός κατασκευής και συσκευές επιθεώρησης.
- Άριστη τεχνική προσωπικότητα.
- Ελέγξτε τη διαδικασία παραγωγής αυστηρά.
- Προσοχή στην προστασία της συσκευασίας.
- Ποιοτική πλήρης εξυπηρέτηση.
1. Συναρμολογημένος δακτύλιος γραναζιών υψηλής ακρίβειας, μηδενική οπισθοχώρηση, μεγάλης διαμέτρου προσαρμόσιμος, σταθερό κιβώτιο ταχυτήτων για βιομηχανικό αυτοματισμό.
2. Χωρίς όριο μεγέθους, χωρίς πρόβλημα ολοκληρωμένης χύτευσης. Το Spliced Gear Ring λύνει προβλήματα εγκατάστασης και μεταφοράς μεγάλου μεγέθους.
3. Ανθεκτικό δακτύλιο γρανάζι, αυστηρός έλεγχος ανοχής, χαμηλός θόρυβος & υψηλό φορτίο, ιδανικό για περιστροφικό εξοπλισμό.
4. Επαγγελματικός βιομηχανικός κατασκευαστής δακτυλίων εργαλείων συνδεδεμένων, διαθέσιμος OEM & ODM, παγκόσμια γρήγορη παράδοση.
5. Συναρμολογημένος δακτύλιος γραναζιών βαρέως τύπου, ανθεκτικός στη φθορά & υψηλή σκληρότητα, μεγάλη διάρκεια ζωής για μηχανική μετάδοση.
6. Ακριβής Συναρμολογημένος Δακτύλιος Εξοπλισμός Ημιαγωγών, Αεροδιαστημικής, Ιατρικού & Αυτοματισμού Νέας Ενέργειας.
