Αριθμός UNS N06617 (Inconel 617 / W.Nr. 2.4663 / GH617)
1. Πρότυπα διασταυρούμενης αναφοράς
| Τυποποιημένο σύστημα |
Αξία |
| UNS (ASTM) |
N06617 (εμπορική ονομασία: Inconel 617) |
| Κινέζικο κράμα υψηλής αντοχής |
GH617 (Ανθεκτικό στη διάβρωση κράμα NS334) |
| DIN Werkstoffnummer (Αριθμός υλικού) |
2.4663 |
| Ονομασία ISO |
NiCr22Co12Mo9 |
Εφαρμόσιμες προδιαγραφές
- Πλάκα και φύλλο: ASTM B168, AMS 5889
- Στραβήματα και σφυρηλατήσεις: ASTM B166, AMS 5887
- Αδιάβροχο σωλήνα: ASTM B167
- Τεχνουργήματα: ASTM B564
- Κινέζικα εθνικά πρότυπα: GB/T 14992, GB/T 15007
2Χημική σύνθεση (wt%, εύρος προδιαγραφών ASTM)
| Στοιχείο |
Πεδίο περιεχομένου |
Λειτουργία |
| Νι |
Ασφάλεια (≥ 44, 5) |
Βάση μήτρας για την αντοχή στη διάβρωση |
| Αρ |
20.0 ∙24.0 |
Αντιοξειδωτική, αντισυλφειδική, παθητική σχηματιστική ταινία |
| Συ |
10.0 ∙15.0 |
Ενίσχυση με στερεό διάλυμα, βελτιώνει την αντοχή σε ρήξη σε υψηλές θερμοκρασίες |
| Μo |
8.0 ¢10.0 |
Βελτιώνει την αντοχή στην έλξη, την αντοχή στην διάτρηση και τη διάβρωση από χλωρίδια |
| Αλ |
0.8 ∙1.5 |
Σχηματίζει πυκνό στρώμα οξειδίου προστασίας Al2O3 σε ακραίες θερμοκρασίες |
| Τι |
0.6 ∙1.5 |
Ενίσχυση της βροχόπτωσης μέσω γ' φάσης |
| Φε |
≤3.0 |
Περιορισμός ακαθαρσίας |
| Γ |
0.05 ∙0.15 |
Σταθεροποιεί τα καρβίδια οριακών κόκκων |
| Μν, Si |
≤ 1.0 |
Αποοξείδωση, βελτιώνει τη διαμόρφωση |
| Β |
≤0.006 |
Ενίσχυση των ορίων των σιτηρών |
| S |
≤0.015 |
Ακριβές όριο για την αποτροπή της εύθραυστης καύσης |
3. Φυσικές ιδιότητες (καύση διαλύματος)
- Πυκνότητα: 8,36 g/cm3
- Περιοχή τήξης: 1330 ∼ 1380 °C
- Η θερμοκρασία λειτουργίας μακροχρόνιας διάρκειας: ≤1100 °C. Η βραχυπρόθεσμη μέγιστη θερμοκρασία: 1200 °C.
- Ανώτερη θερμική αγωγιμότητα και συντελεστής θερμικής διαστολής σε σύγκριση με τα υπεράνωτα κράματα με βάση το βολφραμίνη, υψηλή ειδική αντοχή
4Μηχανικές ιδιότητες σε θερμοκρασία δωματίου
- Δυνατότητα τράβηξης (Rm): ≥710 MPa
- Δυνατότητα ισχύος (Rp0.2): ≥ 340 MPa
- Επεκτείνηση (A): ≥ 30%
- Σκληρότητα: HB ≤ 240
Εξαιρετικές επιδόσεις σε υψηλές θερμοκρασίες: Διατηρεί εξαιρετική αντοχή σε ρήξη μετά την έλξη στους 980 °C. Εγκριθεί από τους κωδικούς λέβητα και δοχείων πίεσης ASME για μακροχρόνια λειτουργία υπό πίεση στους 980 °C.
5Βασικά χαρακτηριστικά υλικού
-
Εξαιρετική αντοχή σε οξείδωση και καρβουρίωση σε υψηλές θερμοκρασίες
Η συνδυασμένη επικάλυψη με οξείδιο Cr-Al παρέχει εξαιρετικά χαμηλό ρυθμό οξείδωσης στον αέρα στους 1000 °C, πολύ ανώτερο από το Inconel 600 / 601 κατά της καρβουρίσματος και της θειοποίησης υψηλής θερμοκρασίας (H2S / SO2 καπνός).
-
Υψηλότερη αντοχή σε υψηλές θερμοκρασίες και θερμική κόπωση
Διπλή ενίσχυση στερεού διαλύματος με Co & Mo συν γ' σκληρύνωση από βροχοπτώσεις. Αντιστέκεται σε παραμόρφωση και ρωγμάτωση υπό κυκλικό θερμικό σοκ και μακροχρόνια φορτίο υψηλής θερμοκρασίας.
-
Εξισορροπημένη απόδοση διάβρωσης σε υγρό και στεγνό
- Σταθερό σε περιβάλλον υψηλής θερμοκρασίας καπνού, καρβουρίσματος και θειοποίησης·
- Ανθεκτικό στο νιτρικό οξύ, το φωσφορικό οξύ, τα χλωριωμένα μέσα σε θερμοκρασίες περιβάλλοντος και μέτριας θερμοκρασίας.
- Καλή διαμόρφωση και συγκόλληση
Κατάλληλο για ζεστό/ψυχρό έλαση, σφυρηλάτηση και τυποποίηση.δεν απαιτείται θερμική επεξεργασία μετά την συγκόλληση για τη διατήρηση των μηχανικών ιδιοτήτων υψηλής θερμοκρασίας.
6Τυπικές εφαρμογές
Αεροδιαστημικές αεριοστροβίλλες
Εφοδιασμοί καυστήρων, σωλήνες μετάβασης, σφραγίδες τουρμπίνων, οδηγοί ροής υψηλής θερμοκρασίας, εξαρτήματα καυσαερίων
Θερμική και φυσική παραγωγή ενέργειας
Ελκυστικές συσκευές για την καύση αεριοστροφών, σωλήνες υψηλής θερμοκρασίας για υπερκρίσιμους λέβητες, επικάλυψη λέβητων καύσης απόβλητης θερμότητας
Πυρηνική ενέργεια (αντιδραστήρες υψηλής θερμοκρασίας με ψύξη με ήλιο)
Ανταλλάκτες θερμότητας αντιδραστήρων, σωλήνες κυκλώματος υψηλής θερμοκρασίας, δομές στήριξης πυρήνα
Πετροχημική βιομηχανία
Σωλήνες ραγισμού αιθυλενίου, μεταρρυθμιστές αμμωνίας, υποστηρίγματα καταλυτικών φούρνων νιτρικού οξέος, καλάθια φούρνων μείωσης υψηλής θερμοκρασίας
Εργαλεία θερμικής επεξεργασίας και βιομηχανικών κλιβάνων
Υψηλής θερμοκρασίας ελατήρια, κυλίνδροι κλιβάνων, υποστηρίγματα θερμαντικών στοιχείων, εργαλεία θερμικής επεξεργασίας υπό κενό
Νέα Ενέργεια
Πίνακες απορροφητήρων συγκεντρωμένης ηλιακής ενέργειας (CSP), εξοπλισμός παραγωγής υδρογόνου με ηλεκτρολύσεις υψηλής θερμοκρασίας
7Θερμική επεξεργασία (κανονικές συνθήκες παράδοσης)
Τυπική κατάσταση τροφοδοσίας: αναψύξη διαλύματος σε θερμοκρασία 1175 °C ± 10 °C, ακολουθούμενη από ταχεία ψύξη με αέρα ή απώλεια νερού.
Σκοπός: Λύση καρβιδίων και ιζήτων για την παραγωγή μονοφασικής αυστενίτης, εξισορρόπησης της ευελιξίας και αντοχής σε υψηλές θερμοκρασίες.
Απαγορεύεται η γήρανση σε χαμηλές θερμοκρασίες, καθώς οι εύθραυστες φάσεις θα επιπλήξουν και θα μειώσουν δραστικά την ευελιξία σε υψηλές θερμοκρασίες.
8. Συγκρίσεις με παρόμοια κράματα
- UNS N06600 (Inconel 600): Καμία Co/Mo· κακή απόδοση σε υψηλές θερμοκρασίες, περιορισμένη λειτουργία κάτω των 800°C
- UNS N06601: Χαμηλή Mo, χωρίς Co· καλή αντοχή στην οξείδωση αλλά ανεπαρκής αντοχή σε υψηλές θερμοκρασίες
- Haynes 230 (UNS N06230): Δεν περιέχει Co/Al· κατώτερες ιδιότητες οξείδωσης και σφυρίσματος σε σχέση με το N06617
- UNS N06617: Εξισορροπημένη αντοχή σε υψηλές θερμοκρασίες, αντοχή σε οξείδωση και αντοχή σε θειοποίηση· προτιμάται κράμα νικελίου για λειτουργία άνω των 1000°C
Προϊόντα:

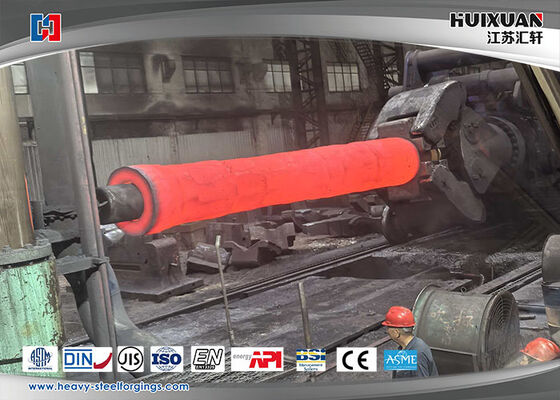

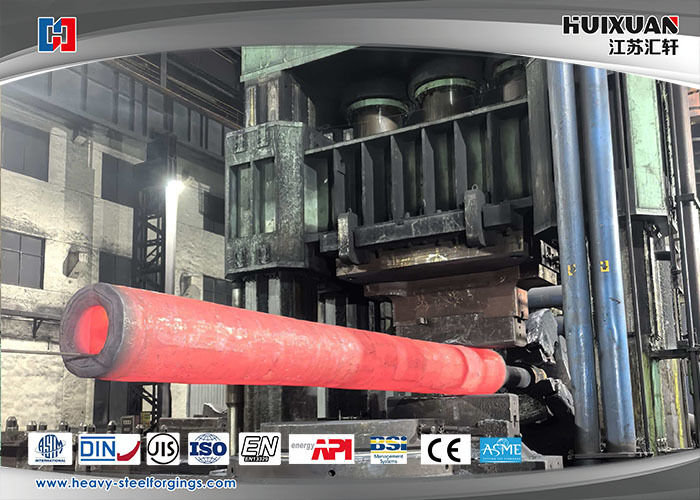

Σφυρίχτρα τύπου βαρελιού από κράμα χάλυβα QT,σφυρίχτρα βαρελιού σβήσματος,σφυρίχτρα βαρελιού κανονικοποίησης,σφυρίχτρα βαρελιού θέρμανσης,σφυρίχτρα βαρελιού σφυρίχτρας QT,κυλίνδρος πετρελαίου QT
Η σφυρηλασία βαρελιών από άνθρακα, η σφυρηλασία βαρελιών από κράμα χάλυβα, η σφυρηλασία βαρελιών από ανοξείδωτο χάλυβα, η σφυρηλασία κυλίνδρων πετρελαίου, μετά την QT θα βελτιώσουν τις μηχανικές ιδιότητες, θα βελτιώσουν την αντοχή και θα παρατείνουν τη διάρκεια ζωής.
Αναφορά προϊόντων:
| Υλικό |
Χάλυβα από άνθρακα, κράμα χάλυβα, ανοξείδωτο χάλυβα ή άλλα υλικά
|
| Εξοπλισμός τρυπανισμού |
Μηχανή κυλίνδρου με δαχτυλίδι αριθμητικού ελέγχου 9000MM |
| Εφαρμογή |
QT ξύλο σφυρηλατήματος που χρησιμοποιείται για όλη τη θερμική επεξεργασία της σφυρηλατήσεως,βελτίωση των μηχανικών ιδιοτήτων
|
| Διαδικασία τήξης |
ΕΠ+ΛΦ+ΒΔ |
| Διαδικασία παραγωγής |
Σφυρηλάτηση+θερμική επεξεργασία+ακατέργαστη επεξεργασία+QT
|
| Αναλογία σφυρηλατήσεως |
≥3.5
|
| Εφαρμόσιμο πρότυπο |
Αξιολόγηση των απαιτήσεων για την εκτέλεση των καθηκόντων |
| Εκτελεστικό πρότυπο |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Πιστοποίηση αρχής |
ISO, BV, SGS, IST, UL, CTI |
| Επιθεώρηση |
Αυτοεπιθεώρηση εργοστασίου ή επιθεώρηση τρίτου,αποστολή μετά από την επιθεώρηση όλων των ειδών
|
| Προθεσμία παράδοσης |
Επεξεργασία χονδρικής επεξεργασίας (N+T) · τελική επεξεργασία (Q+T)
|
|
Εξοπλισμός δοκιμής
|
Φασματογράφος, συσκευή, μηχανή δοκιμής ελαστικότητας και συμπαγής, μεταλλωσκόπιο, εξωτερικό μικρομέτρο, δείκτης διαμετρητή, μηχανή δοκιμής σκληρότητας |
| Υπηρεσία |
Οι υπηρεσίες μας περιλάμβαναν τη σφυρηλασία, την επεξεργασία, τη θερμική επεξεργασία, την επεξεργασία των τελικών, τη συσκευασία, την τοπική εφοδιαστική, την εκκαθάριση πελατών και τη θαλάσσια μεταφορά.Πήραμε τις απαιτήσεις του πελάτη ως το κύριο πράγμα, και να δώσουν προσοχή στην ποιότητα των προϊόντων. |
Διαδικασία διαδικασίας:
Έλεγχος ποιότητας ροής στη διαδικασία σφυρηλασίας:
- Ακατέργαστη ύλη χάλυβα ίνγκετ στην αποθήκη ((δοκιμάστε τη χημική περιεκτικότητα)
- Κόψιμο→ Θέρμανση ((Δοκιμή θερμοκρασίας κλιβάνου)
- Θερμική επεξεργασία μετά τη σφυρηλάτηση ((Δοκιμή θερμοκρασίας κλιβάνου) Εκφόρτιση του κλιβάνου ((Ελέγχος κενού)
- Επεξεργασία→ Επιθεώρηση ((UT,MT,Διαμετρία οπτικής ορατότητας, σκληρότητα)
- QT→ Επιθεώρηση ((UT, μηχανικές ιδιότητες, σκληρότητα, μέγεθος κόκκου)
- Τελική επεξεργασία→ Επιθεώρηση (διάσταση)
- Συσκευασία και Σημείωση ((στελνιακή σφραγίδα, σήμανση)→ Αποθήκευση Μεταφορά
Πλεονέκτημα
- Υψηλής ακρίβειας ανοχή διαστάσεων·
- Εξαιρετικές μηχανικές ιδιότητες.
- Παραγωγή διαφορετικών διαστάσεων με βάση τις απαιτήσεις του πελάτη.
- Προηγμένος εξοπλισμός κατασκευής και συσκευές ελέγχου·
- Εξαιρετική τεχνική προσωπικότητα.
- Ελέγξτε αυστηρά τη διαδικασία παραγωγής.
- Προσέξτε την προστασία της συσκευασίας.
- Υψηλής ποιότητας εξυπηρέτηση.
