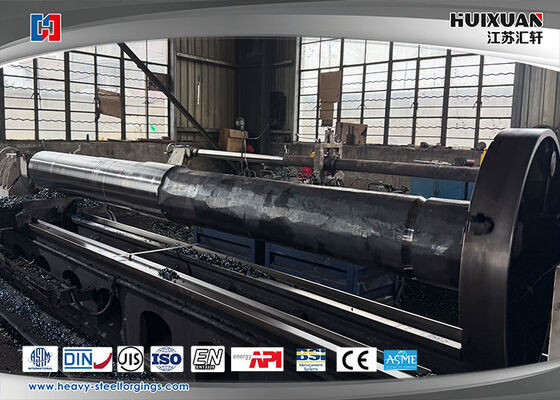

Συσκευές σφυρηλατημάτων χάλυβα 25Cr2Ni4MoV, 34CrNiMo6 βαρύς σιδηρομεταλλεύματος άξονας, άξονας κινητήρα.

Σφυρήλατα από χάλυβα κραμάτων 25Cr2Ni4MoV, 34CrNiMo6 Βαριά ατσάλινη άτρακτος, άτρακτος κινητήρα.

Προϊόντα:

Τι είναι η άτρακτος κινητήρα;

Η άτρακτος κινητήρα, γνωστή και ως άτρακτος ρότορα ή άτρακτος οπλισμού, είναι το κεντρικό μηχανικό εξάρτημα ενός ηλεκτροκινητήρα. Είναι το περιστρεφόμενο στοιχείο που μεταδίδει τη ροπή που παράγεται από τον κινητήρα στο κινούμενο μηχάνημα ή φορτίο. Η άτρακτος είναι ένας κρίσιμος σύνδεσμος μεταξύ της ηλεκτρικής ενέργειας που μετατρέπεται σε μηχανική ενέργεια εντός του κινητήρα και της εξωτερικής εφαρμογής.

Κύριες Λειτουργίες

Μετάδοση Ροπής: Μεταφέρει την περιστροφική δύναμη από τον ρότορα του κινητήρα στον σύνδεσμο, την τροχαλία, το γρανάζι ή άλλη συνδεδεμένη συσκευή.

Υποστήριξη Περιστρεφόμενου Συγκροτήματος: Παρέχει τη δομή στην οποία είναι τοποθετημένος ο πυρήνας του ρότορα (στοιβαγμένα σιδερένια φύλλα), οι περιελίξεις (σε κινητήρες επαγωγής AC) ή οι μόνιμοι μαγνήτες (σε κινητήρες PM) και μερικές φορές οι ανεμιστήρες.

Διατήρηση Αεροπορικού Κενού: Η ακριβής κατεργασία και ευθυγράμμισή της εξασφαλίζει ένα σταθερό και ελάχιστο αεροπορικό κενό μεταξύ ρότορα και στάτορα, κρίσιμο για την απόδοση και την απόδοση του κινητήρα.

Τοποθέτηση Ρουλεμάν: Τα τμήματα της ατράκτου (άξονες) είναι ακριβώς κατεργασμένα για να φιλοξενούν τα ρουλεμάν, τα οποία επιτρέπουν την ομαλή περιστροφή και υποστηρίζουν ακτινικά/αξονικά φορτία.

Βασικά Χαρακτηριστικά Σχεδιασμού & Υλικά

Υλικό: Συνήθως κατασκευασμένο από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα υψηλής αντοχής (π.χ., AISI 1045) ή χάλυβες κραμάτων. Χρησιμοποιούνται ανοξείδωτοι χάλυβες ή άλλα υλικά για διαβρωτικά περιβάλλοντα. Το υλικό θερμικά κατεργάζεται για σκληρότητα επιφάνειας και αντοχή πυρήνα.

Κατεργασία: Ακριβής κατεργασία σε αυστηρές ανοχές για διάμετρο, ευθύτητα και φινίρισμα επιφάνειας σε βασικές θέσεις.

Βασικά Χαρακτηριστικά:

Άξονες Ρουλεμάν: Τα λεία, ακριβώς διαστασιολογημένα τμήματα όπου τα ρουλεμάν πρεσάρονται.

Επέκταση Άξονα: Το προεξέχον άκρο που συνδέεται με το φορτίο. Συχνά έχει αυλάκι κλειδιού (για κλειδί Woodruff ή τετράγωνο κλειδί) και μια οπή με σπείρωμα για βίδα συγκράτησης.

Στήριξη Στοίβας Ρότορα: Το τμήμα όπου στοιβάζεται ο πυρήνας του ρότορα από φύλλα, μερικές φορές με αυλακώσεις ή οδοντώσεις για να αποτρέψει την περιστροφή.

Άκρο Άξονα: Μπορεί να κατεργαστεί για κωδικοποιητή, αναλυτή ή ανεμιστήρα ψύξης.

Συνήθεις Τύποι & Διαμορφώσεις

Τυπική Άτρακτος με Κλειδί: Ο πιο συνηθισμένος τύπος, που χρησιμοποιεί ένα παράλληλο κλειδί για τη μετάδοση ροπής.

Άτρακτος Χωρίς Κλειδί (Κωνική ή Σφιγκτήρας): Χρησιμοποιεί κωνική φούσκα και μηχανισμό ασφάλισης για πρόσφυση τριβής, επιτρέποντας ευκολότερη εγκατάσταση/αφαίρεση και σύνδεση μηδενικού κενού.

Στρογγυλή Άτρακτος: Μια λεία άτρακτος, που χρησιμοποιείται συχνά με εξαρτήματα τριβής ή βίδες ρύθμισης (μικρότερη ικανότητα ροπής).

Άτρακτος με Οδοντώσεις: Έχει αξονικές αυλακώσεις (οδοντώσεις) για μετάδοση υψηλής ροπής και εφαρμογές που απαιτούν αξονική κίνηση.

Κοίλη Άτρακτος: Επιτρέπει σε άλλη άτρακτο, καλώδιο ή εργαλείο να περάσει από το κέντρο, συνηθισμένο σε ορισμένες αντλίες και εφαρμογές άμεσης κίνησης.

Άτρακτος Διπλής Επέκτασης: Έχει επεκτάσεις ατράκτου και στα δύο άκρα του κινητήρα, συχνά χρησιμοποιείται για την τοποθέτηση ανεμιστήρα ή δεύτερης συσκευής.

Σημαντικές Θεωρήσεις

Ικανότητα Φορτίου: Η άτρακτος πρέπει να σχεδιαστεί για να αντέχει την ονομαστική ροπή του κινητήρα, καθώς και τυχόν ακτινικά φορτία που προκαλούνται από προεξοχή (τροχαλία) και αξονικά φορτία (ώθηση) χωρίς υπερβολική απόκλιση.

Κρίσιμη Ταχύτητα: Η ταχύτητα περιστροφής στην οποία η άτρακτος εισέρχεται σε συντονισμό. Οι ταχύτητες λειτουργίας πρέπει να διατηρούνται ασφαλώς κάτω από αυτήν για την αποφυγή σοβαρών δονήσεων και αστοχίας.

Απόκλιση & TIR: Η Συνολική Απόκλιση Δείκτη (TIR) μετρά την ταλάντωση της ατράκτου ή την απόκλιση από την τέλεια περιστροφή. Η χαμηλή απόκλιση είναι ζωτικής σημασίας για την ομαλή λειτουργία και τη μακρά διάρκεια ζωής των ρουλεμάν.

Γείωση Άξονα: Σε κινητήρες που κινούνται με VFD, χρησιμοποιείται μερικές φορές βούρτσα γείωσης ή δακτύλιος για την αποφυγή ηλεκτρικής εκκένωσης (ρεύματα ρουλεμάν) που καταστρέφουν τα ρουλεμάν μέσω της ατράκτου.

Τρόποι Αστοχίας

Αστοχία Διάτμησης: Από υπερβολική ροπή, συχνά στο αυλάκι κλειδιού.

Αστοχία Κάμψης/Κόπωσης: Από υπερβολικά ακτινικά φορτία ή κακή ευθυγράμμιση.

Φθορά Έδρας Ρουλεμάν: Οδηγεί σε χαλάρωση και αστοχία ρουλεμάν.

Διάβρωση: Σε σκληρά περιβάλλοντα.

Συνοπτικά, η άτρακτος κινητήρα είναι ένα θεμελιώδες, εξάρτημα ακριβείας που διασφαλίζει την αξιόπιστη μηχανική έξοδο ενός ηλεκτροκινητήρα. Ο σχεδιασμός της ταιριάζει στενά με την ηλεκτρική απόδοση του κινητήρα και τις μηχανικές απαιτήσεις της εφαρμογής.

Αναφορά προϊόντων:

Διαδικασία επεξεργασίας:

Έλεγχος ποιότητας ροής διαδικασίας σφυρηλάτησης:

1. Ακατέργαστο χαλύβδινο πλινθωμένο στην αποθήκη (έλεγχος χημικής περιεκτικότητας)
2. Κοπή→ Θέρμανση (Έλεγχος θερμοκρασίας φούρνου)
3. Θερμική κατεργασία μετά τη σφυρηλάτηση (Έλεγχος θερμοκρασίας φούρνου) Εκφόρτωση από τον φούρνο (έλεγχος κενού)

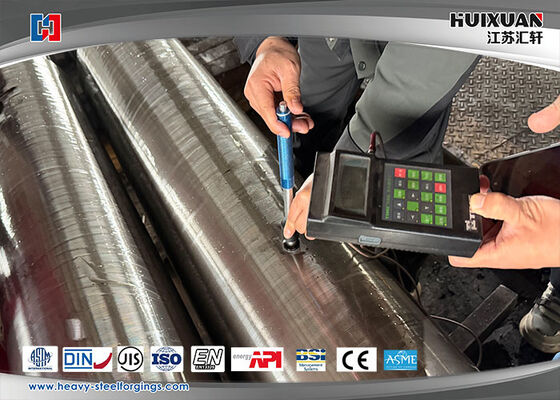

4. Κατεργασία→ Έλεγχος (UT, MT, Οπτική διάσταση, σκληρότητα)

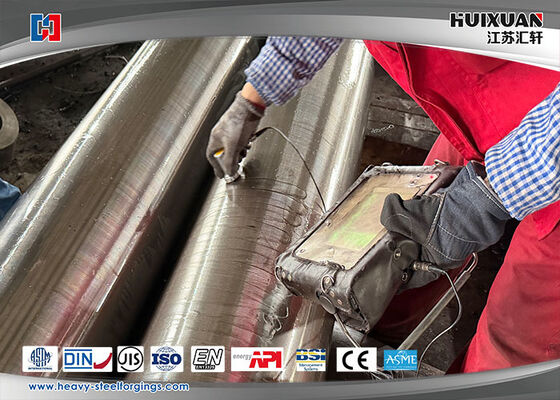

5. QT→ Έλεγχος (UT, μηχανικές ιδιότητες, σκληρότητα, μέγεθος κόκκου)
6. Τελική κατεργασία→ Έλεγχος (διάσταση)
7. Συσκευασία και Σήμανση (σφραγίδα χάλυβα, σήμα)→ Αποθήκευση Αποστολή

Προσαρμοσμένες ιδιότητες

Εμπορικός όρος

Πλεονέκτημα

1. Ανοχή διαστάσεων υψηλής ακρίβειας;
2. Εξαιρετικές μηχανικές ιδιότητες;
3. Παραγωγή διαφορετικών διαστάσεων βάσει των απαιτήσεων του πελάτη;
4. Προηγμένος εξοπλισμός κατασκευής και συσκευές επιθεώρησης;
5. Εξαιρετική τεχνική προσωπικότητα;
6. Αυστηρός έλεγχος της διαδικασίας παραγωγής;
7. Προσοχή στην προστασία της συσκευασίας;
8. Πλήρης ποιοτική εξυπηρέτηση.
