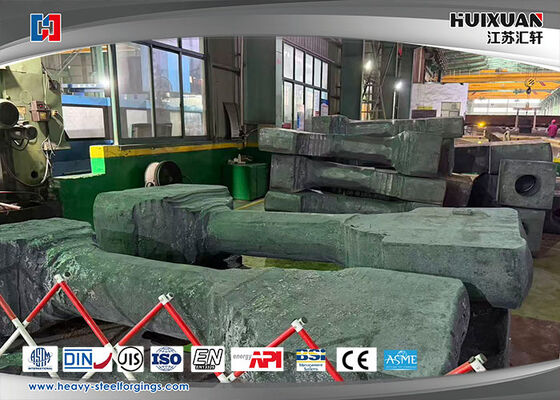

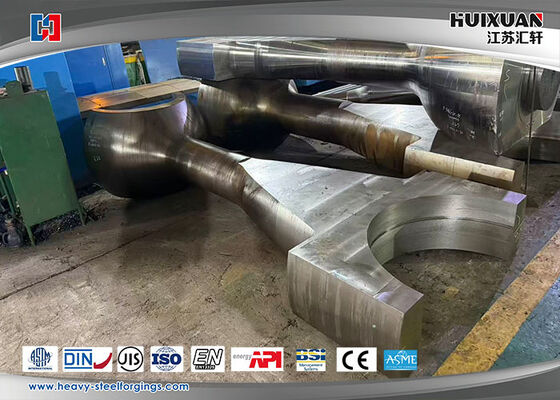

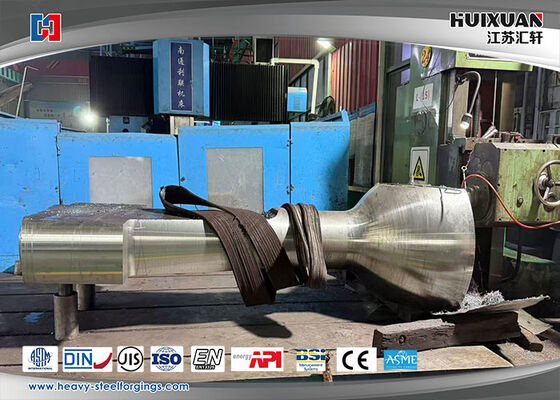

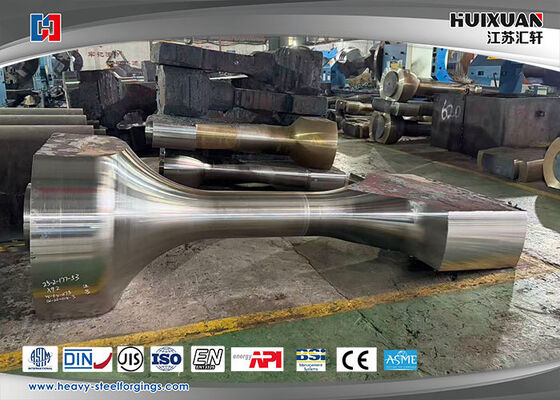

Βαρέως τύπου σφυρήλατα από ανθρακούχο χάλυβα, πρότυπο ASTM, σύνδεσμος θαλάσσης

                              Στιβαρά Σφυρήλατα από Ανθρακούχο Χάλυβα Προδιαγραφών ASTM για Ναυτικές Μπιέλες

Εισαγωγή στην προώθηση ναυτικών μπιελών πετρελαιοκινητήρων
Η ναυτική μπιέλα πετρελαιοκινητήρα είναι ένα κεντρικό και κρίσιμο εξάρτημα του συστήματος πρόωσης του πλοίου. Ως το κεντρικό εξάρτημα μετάδοσης που συνδέει το έμβολο και τον στροφαλοφόρο άξονα, αναλαμβάνει την σημαντική αποστολή της μετατροπής της γραμμικής κίνησης που παράγεται από την καύση καυσίμου σε περιστροφική κίνηση. Υπό σκληρές συνθήκες λειτουργίας, όπως η ναυσιπλοΐα και η μεταφορά βαρέων φορτίων, η απόδοσή της σχετίζεται άμεσα με την αποδοτικότητα πρόωσης του πλοίου, την οικονομία καυσίμου και την ασφάλεια ναυσιπλοΐας.
 Βασικά Πλεονεκτήματα και Τεχνικά Χαρακτηριστικά του Προϊόντος
1. Εξαιρετικές μηχανικές ιδιότητες
Υψηλή αντοχή σε φορτίο: Κατασκευασμένες από υψηλής ποιότητας χάλυβες κραμάτων όπως 42CrMo, 34CrNiMo6 και 40CrNiMoA, μετά από θερμική κατεργασία σκλήρυνσης και βαφής, η αντοχή σε εφελκυσμό μπορεί να φτάσει πάνω από 900MPa, και η αντοχή διαρροής είναι ≥825MPa
Εξαιρετική αντοχή στην κόπωση: Σε σύγκριση με τα χυτά, τα σφυρήλατα παρουσιάζουν αύξηση της αντοχής στην κόπωση κατά 30%-50%, επιτρέποντάς τους να αντέχουν σε κυκλικά φορτία χιλιάδων φορών ανά λεπτό
Διαδικασία κατασκευής ακριβείας: Η τεχνολογία σχεδόν καθαρού σχήματος μειώνει την επακόλουθη επεξεργασία, με την ακρίβεια της οπής του μεγάλου άκρου της σφυρηλατημένης μπιέλας να φτάνει το επίπεδο IT8, και το σφάλμα δυναμικής ισορροπίας να είναι ≤5g·cm

2. Προσαρμοστικότητα σε ειδικά περιβάλλοντα
Αντοχή στη διάβρωση σε θαλάσσιο περιβάλλον: Χρησιμοποιούνται διαδικασίες επιφανειακής επεξεργασίας όπως η νιτρίωση και η φωσφάτωση για την αποτελεσματική αντίσταση στη διάβρωση από αλατοψεκασμό και υγρά περιβάλλοντα
Σταθερότητα σε υψηλές θερμοκρασίες: Διατήρηση σταθερότητας διαστάσεων σε περιβάλλον θαλάμου καύσης υψηλής θερμοκρασίας για την αποφυγή θερμικής παραμόρφωσης και ρωγμών κόπωσης
Αντι-βιολογική ρύπανση: Ειδική επίστρωση μειώνει την επίδραση της θαλάσσιας βιολογικής ρύπανσης στην απαγωγή θερμότητας

3. Ελαφρύς και αποδοτικός σχεδιασμός
Δομή βελτιστοποίησης τοπολογίας: Με την υιοθέτηση βελτιστοποιημένων σχεδίων όπως διατομές σχήματος Ι, επιτυγχάνεται μείωση βάρους κατά 15%-20%
Επεξεργασία επιφάνειας ακριβείας: τραχύτητα επιφάνειας Ra≤1.6μm, βελτιώνοντας τον σχηματισμό φιλμ λαδιού και μειώνοντας την απώλεια τριβής έως και 12%
II. Πρότυπα Υλικών και Διαδικασιών Κατασκευής
Επιλογή υλικού
Τύπος κινητήρα Κοινά υλικά Διαδικασία θερμικής κατεργασίας Χαρακτηριστικά απόδοσης
Μεγάλοι πετρελαιοκινητήρες χαμηλών στροφών, χάλυβες άνθρακα 35, 40, 45, κανονικοποίηση + χονδρό μηχανουργείο + ανόπτηση, εξασφάλιση ακαμψίας, με χαμηλές απαιτήσεις αντοχής στην κόπωση
Μεσαίοι και υψηλών στροφών πετρελαιοκινητήρες 45Cr, 35CrMo, 42CrMo Σκλήρυνση και βαφή Υψηλή αντοχή, υψηλή αντοχή στην κόπωση
Πετρελαιοκινητήρες υψηλών στροφών υψηλής ισχύος 40Cr, 35CrMo, 42CrMo, 18Cr2Ni4WA Σκλήρυνση και βαφή + ενίσχυση επιφάνειας Εξαιρετικά υψηλή αντοχή στην κόπωση και αντοχή σε κρούση
τύπος κινητήρα
Κοινά Υλικά
διαδικασία θερμικής κατεργασίας
Χαρακτηριστικά Απόδοσης
Μεγάλος πετρελαιοκινητήρας χαμηλών στροφών
Βαθμοί χάλυβα άνθρακα 35, 40 και 45
Κανονικοποίηση + χονδρό μηχανουργείο + ανόπτηση
Εξασφάλιση ακαμψίας, με χαμηλές απαιτήσεις αντοχής στην κόπωση
Πετρελαιοκινητήρας μεσαίων έως υψηλών στροφών
45Cr, 35CrMo, 42CrMo
σκλήρυνση και βαφή
Υψηλή αντοχή, υψηλή αντοχή στην κόπωση
Πετρελαιοκινητήρας υψηλών στροφών υψηλής ισχύος
40Cr, 35CrMo, 42CrMo, 18Cr2Ni4WA
Σκλήρυνση και βαφή + ενίσχυση επιφάνειας
Εξαιρετικά υψηλή αντοχή στην κόπωση και αντοχή σε κρούση

Ροή διαδικασίας κατασκευής
1. Προετοιμασία υλικού: Επιλογή υψηλής ποιότητας χάλυβα κράματος σε πλινθώματα
2. Διαδικασία σφυρηλάτησης: Χρήση τεχνολογίας σφυρηλάτησης πολλαπλών κατευθύνσεων για τη διασφάλιση συνεχών γραμμών ροής μετάλλου
3. Θερμική κατεργασία: Σκλήρυνση και βαφή για την ενίσχυση των συνολικών μηχανικών ιδιοτήτων
4. Μηχανουργείο ακριβείας: Κατεργασία με εργαλειομηχανές CNC για τη διασφάλιση της ακρίβειας διαστάσεων
5. Ενίσχυση επιφάνειας: Η αμμοβολή δημιουργεί υπολειμματική θλιπτική τάση, ενισχύοντας σημαντικά την αντοχή στην κόπωση
6. Επιθεώρηση ποιότητας: ανίχνευση ελαττωμάτων με μαγνητικά σωματίδια για ρωγμές, και τριών συντεταγμένων μετρητική μηχανή για ανοχές σχήματος και θέσης
III. Πρότυπα Ποιότητας και Σύστημα Πιστοποίησης
Απαιτήσεις εθνικών προτύπων
CB/T 699-2008: Το κινεζικό βιομηχανικό πρότυπο για ναυτικές μπιέλες πετρελαιοκινητήρων, το οποίο ορίζει ότι η αντοχή σε εφελκυσμό δεν πρέπει να είναι μικρότερη από 850MPa
 Απαιτήσεις ακρίβειας επεξεργασίας: Η απόκλιση παραλληλισμού των αξόνων των οπών των μπουλονιών πρέπει να είναι ≤0.02mm ανά 100mm, και το σφάλμα στρογγυλότητας της οπής του μεγάλου άκρου πρέπει να είναι ≤0.01mm
Πρότυπα επιθεώρησης: Αυστηρή εφαρμογή διαδικασιών ποιοτικού ελέγχου όπως επιθεώρηση με μαγνητικά σωματίδια, υπερηχητικός έλεγχος και μεταλλογραφική ανάλυση
Διεθνής Πιστοποίηση
Το προϊόν συμμορφώνεται με διάφορα διεθνή πρότυπα όπως το Αμερικανικό Πρότυπο, το Ιαπωνικό Πρότυπο και το Κινεζικό Πρότυπο, καλύπτοντας την παγκόσμια ζήτηση για ναυπηγική
IV. Ανάλυση Εφαρμογής Αγοράς και Ζήτησης
πεδίο εφαρμογής
Στον τομέα των εμπορικών πλοίων: μεγάλα εμπορικά πλοία όπως πλοία μεταφοράς εμπορευματοκιβωτίων, φορτηγά χύδην φορτίου και δεξαμενόπλοια
Στρατιωτικά πλοία: πλοία υψηλών επιδόσεων ευαίσθητα στο βάρος, όπως πολεμικά πλοία και περιπολικά σκάφη
Ειδικά πλοία: πλοία μεταφοράς ΥΦΑ, μηχανολογικά πλοία, ερευνητικά πλοία, κ.λπ.
Εξοπλισμός παραγωγής ενέργειας: ναυτικά γεννήτρια, εφεδρικές πηγές ενέργειας για σταθμούς παραγωγής ενέργειας
μέγεθος αγοράς
Το 2025, η κινεζική αγορά: το μέγεθος της αγοράς ναυτικών μπιελών είναι περίπου 560 εκατομμύρια γιουάν
Πρόβλεψη για το 2026: Η συνολική ζήτηση για μπιέλες με απόσταση βελόνας στους τομείς των πλοίων και του εξοπλισμού παραγωγής ενέργειας είναι περίπου 1,05 δισεκατομμύρια γιουάν, με τον τομέα των πλοίων να αντιπροσωπεύει το 53%
Παραγωγική ικανότητα: Επαγγελματίες κατασκευαστές μπορούν να επιτύχουν ετήσια παραγωγική ικανότητα 8.000-10.000 σετ εξειδικευμένων μπιελών μεγάλου διαμετρήματος
