Σιδηρουργικές σιδηρουργικές μηχανές για άξονες κινητήρα και βαρέους άξονες χάλυβα με εξαιρετική αντοχή φορτίου και μετάδοση ροπής

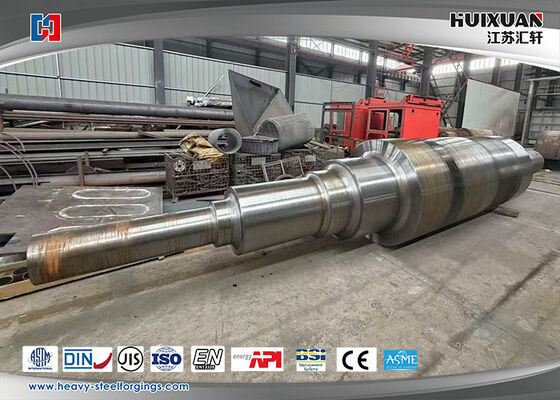

Βαριές χαλύβδινες σφυρηλατήσεις για άξονες κινητήρων και βαριούς χαλύβδινους άξονες με εξαιρετική φέρουσα ικανότητα και μετάδοση ροπής

Προϊόντα:

Τι είναι ο άξονας κινητήρα;

Ο άξονας κινητήρα, που ονομάζεται επίσης άξονας ρότορα ή άξονας οπλισμού, είναι το κεντρικό μηχανικό εξάρτημα ενός ηλεκτροκινητήρα. Είναι το περιστρεφόμενο στοιχείο που μεταδίδει τη ροπή που παράγεται από τον κινητήρα στο κινούμενο μηχάνημα ή φορτίο. Ο άξονας είναι ένας κρίσιμος σύνδεσμος μεταξύ της ηλεκτρικής ενέργειας που μετατρέπεται σε μηχανική ενέργεια εντός του κινητήρα και της εξωτερικής εφαρμογής.

Κύριες Λειτουργίες

Μετάδοση Ροπής: Μεταφέρει περιστροφική δύναμη από τον ρότορα του κινητήρα στον σύνδεσμο, την τροχαλία, το γρανάζι ή άλλη συνδεδεμένη συσκευή.

Υποστήριξη Περιστρεφόμενου Συγκροτήματος: Παρέχει τη δομή στην οποία είναι τοποθετημένος ο πυρήνας του ρότορα (στοιβαγμένο σιδερένιο πακέτο), οι περιελίξεις (σε κινητήρες επαγωγής AC) ή οι μόνιμοι μαγνήτες (σε κινητήρες PM) και μερικές φορές οι ανεμιστήρες.

Διατήρηση Αεροπορικού Κενού: Η ακριβής κατεργασία και ευθυγράμμισή του διασφαλίζει ένα σταθερό και ελάχιστο αεροπορικό κενό μεταξύ ρότορα και στάτορα, κρίσιμο για την απόδοση και την απόδοση του κινητήρα.

Τοποθέτηση Ρουλεμάν: Τα τμήματα του άξονα (τσοκ) κατεργάζονται με ακρίβεια για να φιλοξενήσουν τα ρουλεμάν, τα οποία επιτρέπουν την ομαλή περιστροφή και υποστηρίζουν ακτινικά/αξονικά φορτία.

Βασικά Χαρακτηριστικά Σχεδιασμού & Υλικά

Υλικό: Συνήθως κατασκευασμένο από χάλυβα υψηλής αντοχής, χαμηλής περιεκτικότητας σε άνθρακα (π.χ., AISI 1045) ή κραματωμένους χάλυβες. Χρησιμοποιούνται ανοξείδωτοι χάλυβες ή άλλα υλικά για διαβρωτικά περιβάλλοντα. Το υλικό θερμαίνεται για σκληρότητα επιφάνειας και αντοχή πυρήνα.

Κατεργασία: Κατεργάζεται με ακρίβεια σε αυστηρές ανοχές για διάμετρο, ευθύτητα και φινίρισμα επιφάνειας σε βασικές θέσεις.

Βασικά Χαρακτηριστικά:

Τσοκ Ρουλεμάν: Οι λείες, ακριβώς διαστασιολογημένες περιοχές όπου τα ρουλεμάν πρεσάρονται.

Επέκταση Άξονα: Το προεξέχον άκρο που συνδέεται με το φορτίο. Συχνά έχει αυλάκι κλειδιού (για κλειδί Woodruff ή τετράγωνο κλειδί) και μια οπή με σπείρωμα για βίδα συγκράτησης.

Στήριγμα Στοίβας Ρότορα: Η περιοχή όπου στοιβάζεται ο ελασματοποιημένος πυρήνας του ρότορα, μερικές φορές με αυλακώσεις ή οδοντώσεις για να αποτρέψει την περιστροφή.

Άκρο Άξονα: Μπορεί να κατεργαστεί για κωδικοποιητή, αναλυτή ή ανεμιστήρα ψύξης.

Συνήθεις Τύποι & Διαμορφώσεις

Τυπικός Άξονας με Κλειδί: Ο πιο συνηθισμένος τύπος, που χρησιμοποιεί παράλληλο κλειδί για τη μετάδοση ροπής.

Άξονας Χωρίς Κλειδί (Κωνικός ή Σφιγκτήρας): Χρησιμοποιεί κωνική φούσκα και μηχανισμό κλειδώματος για πρόσφυση τριβής, επιτρέποντας ευκολότερη εγκατάσταση/αφαίρεση και σύνδεση μηδενικού κενού.

Στρογγυλός Άξονας: Ένας λείος άξονας, που συχνά χρησιμοποιείται με εξαρτήματα βάσης τριβής ή βίδες ρύθμισης (μικρότερη ικανότητα ροπής).

Άξονας με Αυλακώσεις: Έχει αξονικές αυλακώσεις (αυλακώσεις) για μετάδοση υψηλής ροπής και εφαρμογές που απαιτούν αξονική κίνηση.

Κοίλος Άξονας: Επιτρέπει σε έναν άλλο άξονα, καλώδιο ή εργαλείο να περάσει από το κέντρο, συνηθισμένο σε ορισμένες αντλίες και εφαρμογές άμεσης κίνησης.

Άξονας Διπλής Επέκτασης: Έχει επεκτάσεις άξονα και στα δύο άκρα του κινητήρα, συχνά χρησιμοποιείται για την τοποθέτηση ανεμιστήρα ή δεύτερης συσκευής.

Σημαντικές Θεωρήσεις

Ικανότητα Φορτίου: Ο άξονας πρέπει να σχεδιαστεί για να αντέχει την ονομαστική ροπή του κινητήρα, καθώς και τυχόν προεξέχοντα (προκαλούμενα από τροχαλία) ακτινικά φορτία και αξονικά (ώθησης) φορτία χωρίς υπερβολική παραμόρφωση.

Κρίσιμη Ταχύτητα: Η ταχύτητα περιστροφής στην οποία ο άξονας εισέρχεται σε συντονισμό. Οι ταχύτητες λειτουργίας πρέπει να διατηρούνται ασφαλώς κάτω από αυτήν για την αποφυγή σοβαρών δονήσεων και αστοχίας.

Ασυμφωνία & TIR: Η Συνολική Ένδειξη Ασυμφωνίας (TIR) μετρά το λίκνισμα ή την απόκλιση του άξονα από την τέλεια περιστροφή. Η χαμηλή ασυμφωνία είναι ζωτικής σημασίας για την ομαλή λειτουργία και τη μακρά διάρκεια ζωής των ρουλεμάν.

Γείωση Άξονα: Σε κινητήρες που κινούνται με VFD, χρησιμοποιείται μερικές φορές μια βούρτσα γείωσης ή δακτύλιος για την αποφυγή ηλεκτρικής εκκένωσης (ρεύματα ρουλεμάν) από την πρόκληση ζημιάς στα ρουλεμάν μέσω του άξονα.

Τρόποι Αστοχίας

Αστοχία Διάτμησης: Από υπερβολική ροπή, συχνά στο αυλάκι κλειδιού.

Αστοχία Κάμψης/Κόπωσης: Από υπερβολικά ακτινικά φορτία ή κακή ευθυγράμμιση.

Φθορά Έδρας Ρουλεμάν: Οδηγεί σε χαλάρωση και αστοχία ρουλεμάν.

Διάβρωση: Σε σκληρά περιβάλλοντα.

Συνοπτικά, ο άξονας κινητήρα είναι ένα θεμελιώδες, εξειδικευμένο εξάρτημα ακριβείας που διασφαλίζει την αξιόπιστη μηχανική έξοδο ενός ηλεκτροκινητήρα. Ο σχεδιασμός του ταιριάζει στενά με την ηλεκτρική απόδοση του κινητήρα και τις μηχανικές απαιτήσεις της εφαρμογής.

Αναφορά προϊόντων:

Διαδικασία διαδικασίας:

Έλεγχος ποιότητας ροής διαδικασίας σφυρηλάτησης:

1. Ωμή ύλη χαλύβδινο πλινθάκι στην αποθήκη (έλεγχος χημικής περιεκτικότητας)
2. Κοπή→ Θέρμανση (έλεγχος θερμοκρασίας φούρνου)
3. Θερμική επεξεργασία μετά τη σφυρηλάτηση (έλεγχος θερμοκρασίας φούρνου) Εκφόρτωση από τον φούρνο (επιθεώρηση κενού)
4. Κατεργασία→ Επιθεώρηση (UT, MT, οπτική διάσταση, σκληρότητα)
5. QT→ Επιθεώρηση (UT, μηχανικές ιδιότητες, σκληρότητα, μέγεθος κόκκου)
6. Τελική κατεργασία→ Επιθεώρηση (διάσταση)
7. Συσκευασία και Σήμανση (σφραγίδα χάλυβα, σήμα)→ Αποθήκευση Αποστολή

Προσαρμοσμένες ιδιότητες

Εμπορικός όρος

Πλεονέκτημα

1. Ανοχή διαστάσεων υψηλής ακρίβειας;
2. Εξαιρετικές μηχανικές ιδιότητες;
3. Παραγωγή διαφορετικών διαστάσεων βάσει των απαιτήσεων του πελάτη;
4. Προηγμένος εξοπλισμός κατασκευής και συσκευές επιθεώρησης;
5. Εξαιρετική τεχνική προσωπικότητα;
6. Αυστηρός έλεγχος της διαδικασίας παραγωγής;
7. Προσοχή στην προστασία της συσκευασίας;
8. Ποιοτική πλήρης εξυπηρέτηση.
